München, 06.03.2023
Unser langjähriger Partner Fanstel startet aktuell mit einer Serie von neuen WiFi6 Modulen auf Basis des nRF7002 Chipsets von Nordic. Diese Module arbeiten entweder als Companion-Modul mit einem nRF5340 BLE-Modul zusammen (WM01/02 Serie) oder verfügen selbst bereits über einen eigenen BLE-Teil (WT02x40 Serie).
Das hier beispielhaft vorgestellte WT02E40E ist ein Combo-Modul mit Quad-Radio WiFi6 und BLE.
Es unterstützt WiFi6 auf 5 und 2,4GHz (IEEE 802.11a/b/g/n/ac/ax) mit single stream, BLE 5.3 sowie IEEE802.15.4. Der integrierte nRF5340 Chipsatz glänzt mit seinem Dual-Core Design und bietet mit seinem ARM Cortex M33 mit 64/128MHz Takt und 1MB Flash/512KB RAM auch für umfangreiche Anwendungen genügend Ressourcen. Der WiFi Chipset nRF7002 ist intern mit dem nRF5340 verbunden und wird nahtlos im nRF Connect-SDK unterstützt.

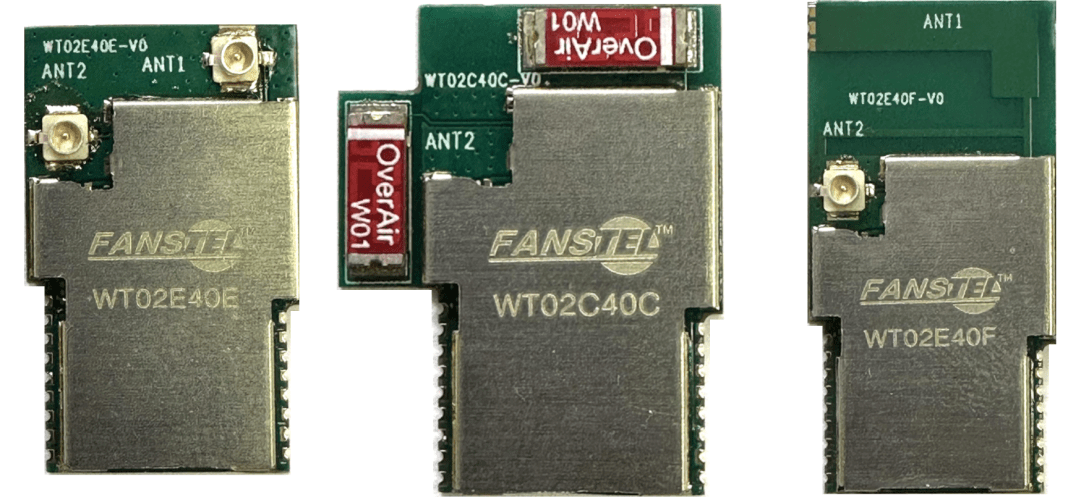

Das WT02E40E verfügt über externe Antennenanschlüsse (u.FL) für WiFi und BLE, die Varianten WT02E40F und WT02C40C über eine bzw. zwei interne Antennen. Die minimale Größe beträgt nur 16x26mm.
nRF7002 WiFi 6 Features
- 2.4 GHz and 5 GHz dual-band
- Low-power and secure Wi-Fi for the IoT
- Ideal coexistence with Bluetooth LE
- Supported in nRF Connect SDK
- Target Wake Time (TWT)
- SPI / QSPI
- Wi-Fi 6 Station (STA)
- Complies with 802.11a/b/g/n/ac/ax
- 1 Spatial Stream (SS)
- 20 MHz channel bandwidth
- 64 QAM (MCS7), 86 Mbps PHY throughput
- OFDMA (Downlink and Uplink)
- BSS coloring
- Co-existence interfaces
nRF5340 BLE 5.3 Features
Network Core
- ARM Cortex M33 at 64 MHz
- 256KB flash/64KB RAM
- Bluetooth 5.1 datarate: 2Mbps, 1Mbps, 500 Kbps, 125 kbps
- IEEE 802.15.4-2006 Thread and Zigbee, 250 Kbps
- Nordic 2.4 GHz proprietary
- 3.2 mA current at 0 dBm TX
- 2.6 mA current in RX.
Application Core
- ARM Cortex M33 at 64MHz or 128 MHz
- 1MB flash/512KB RAM
- 510 EEMBC CoreMark score running from flash memory
- ARM TrustZone CryptoCell-312 security subsystem
- Supports NFC-A tag
Specifications
- 32 MHz and 32.768 KHz, 40 MHz -40C to +105C, 20PPM crystals, load capacitors integrated
- DCDC converter, inductors, capacitors for both VDD and VDDH integrated.
- Host PCB area is minimized without needing an external component
- 48 GPIOs
- Operating temperature:-40C to +85C
Detaillierte technische Informationen erhalten Sie im Datenblatt des WT02E40.
Für individuelle Projekt- und Musteranfragen stehen wir Ihnen gerne persönlich zur Verfügung, schreiben Sie uns.
